1、

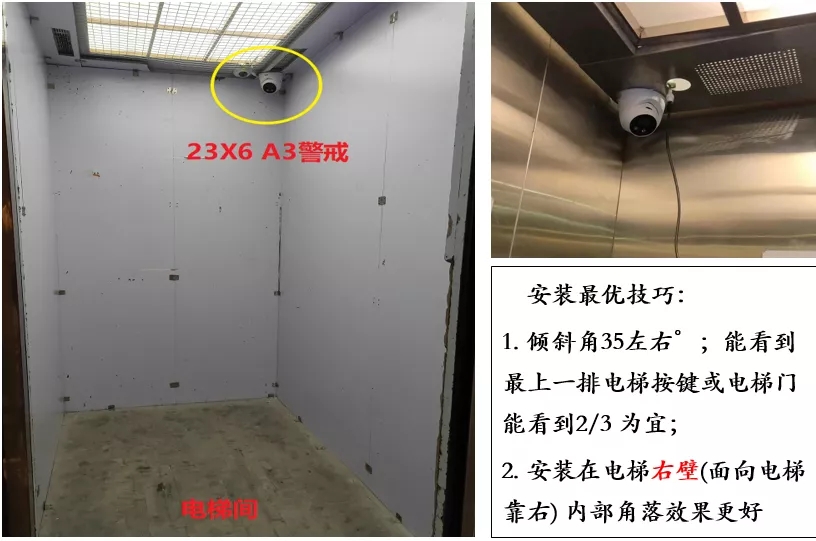

　　警戒監控攝像機安裝要求

　　警戒監控攝像機一般架設在電梯頂上，采用吸頂安裝方式; 監控安裝俯角建議在30-50°之間。

　　角度調整可參考如下經驗：在電梯門口縫隙處站一個人，從監控畫面看，能看到人眼睛的位置?；蛑庇^來看，攝像機視頻畫面能覆蓋右側電梯門上最頂部的按鍵為佳。

　　同時，為保證算法檢測準確性，如下情況也需注意：

　　(1) 保證電梯間光照充分;環境較暗可能存在誤報;若光照不足，建議加大電梯照度;

　　(2)根據經驗，監控安裝在大電梯右壁(面向電梯靠右)內部角落對于目標人身遮擋檢出更有利;

　　(3)保證電瓶車檢測時視頻監控畫面為全彩畫面，建議電梯內使用時，將日夜切換強制為白天;

　　(4)監控安裝應保證畫面中人或物體為垂直，即畫面中的人或電瓶車應該垂直與預覽顯示屏的底邊，不應存在任何角度旋轉;

　　(5)若對閃光燈警戒無要求，可將閃光燈關掉，閃光燈閃爍可能會影響到目標的持續檢測。

　　圖片

　　圖1 電瓶車檢測監控安裝示例

　　正確安裝后，從攝像機視頻畫面看，產生電瓶車報警效果如下圖2所示：

　　圖片

　　圖2 正確安裝攝像機后，檢測到電瓶車出現效果示例

　　若電瓶車檢測到并首次報警，規則框會變紅，持續約3-4S;之后持續檢測到電瓶車，則以綠色目標框疊加顯示。

　　注意：

　　IE瀏覽器-管理員模式開啟-本地-規則信息及POS信息開啟，才會有目標及規則框顯示。

　　前期的安裝非常重要

　　后期的配置也同樣重要

　　我們需要根據現場環境來配置

　　跟著盾達監控一起來看看網頁訪問攝像機

　　對智能警戒攝像機進行電瓶車檢測的相關配置吧

　　2、

　　監控配置說明

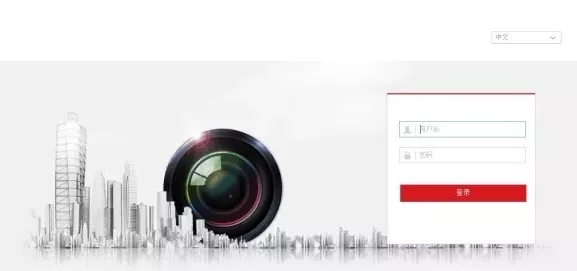

　　1)網頁訪問

　　在瀏覽器地址欄中輸入網絡攝像機修改后的IP地址進行登錄，輸入管理員賬號admin及激活時設置的密碼，即可登錄系統

　　圖片

　　圖3 網頁登錄界面

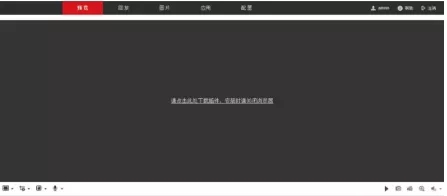

　　2)安裝插件

　　首次登錄系統，預覽界面中會提示安裝瀏覽器控件，請點擊安裝。

　　圖片

　　圖4 插件安裝

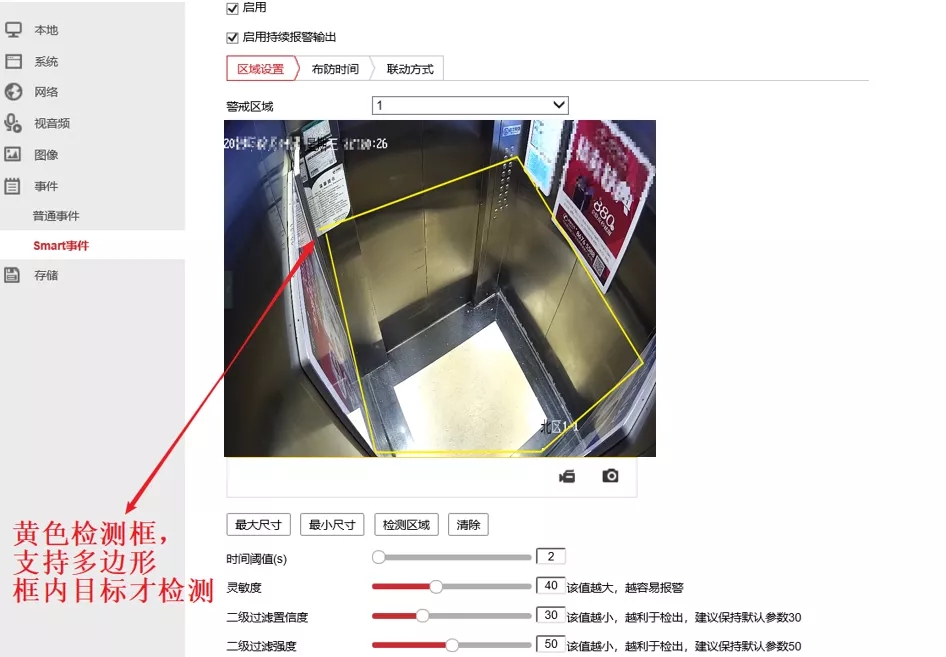

　　3)啟用“電瓶車遺留偵測”功能，繪制觸發規則區域。

　　通過【事件】-【Smart事件】-【電瓶車遺留偵測】，勾選【啟用】和【開啟持續報警輸出】，繪制檢測區域。

　　點擊【檢測區域】，繪制黃色的檢測框覆蓋電梯內電瓶車檢測的區間范圍。為了不檢測到電梯墻壁上的物品影子、廣告牌、顯示屏滾動播放的內容，可繪制多邊形規則區域，避開電梯內的廣告牌和側面壁的投影。

　　圖片

　　圖5 電瓶車偵測配置界面，時間閾值請設置2S

　　參數解釋：

　　是否開啟持續報警輸出，建議勾選開啟。區別如下：

　　(1) 開啟持續報警輸出：只影響監控ALARM端子的報警輸出，即：若算法持續檢測到電瓶車目標在相應區域，則報警持續的輸出;此時，報警輸出的延時時間建議配置為5S。

　　(2) 不開啟持續報警輸出：只會影響監控ALARM端子的報警輸出，即目標進入后，觸發監控報警輸出，報警輸出的持續時間和設置的延時時間強相關。例如，報警的延時時間配置為30S, 則當檢測到電瓶車，并聲音警戒后，ALARM輸出的報警輸出時間為30S，即使電瓶車立刻離開，也會等到30S結束。

　　【時間閾值】默認設置為2S;該值無需更改，請保持不動。

　　靈敏度：建議默認設置為40。靈敏度越高，檢出效果越好，但對誤報檢出的概率也會越高。靈敏度越低，對誤報檢出概率會下降，但同時對電瓶車檢出也會更苛刻。

　　【二級過濾置信度】建議默認值設置30。置信度越高，誤報越少，但同時，遮擋較多的電瓶車也會越難報警出來。若遇到誤報，可適度提高;若遇到不檢出，可適度降低。

　　【二級過濾強度】建議默認值設置50。與二級過濾置信度配合使用，若過濾強度值越高，誤報會越少，但同時，遮擋較多的正報也會越難報警出來;若遇到監控特定場景有大量的誤報，可適度提高。若遇到不檢出，可適度降低。

　　特別注意：若將二級過濾強度設置為0，此時，電瓶車的檢出效果最佳，但誤報也最高。在遇到電瓶車不報警的情況下，可以將此值設置為0觀察是否能檢出，若不能檢出，則建議偏轉監控角度測試或升級到最新版本。

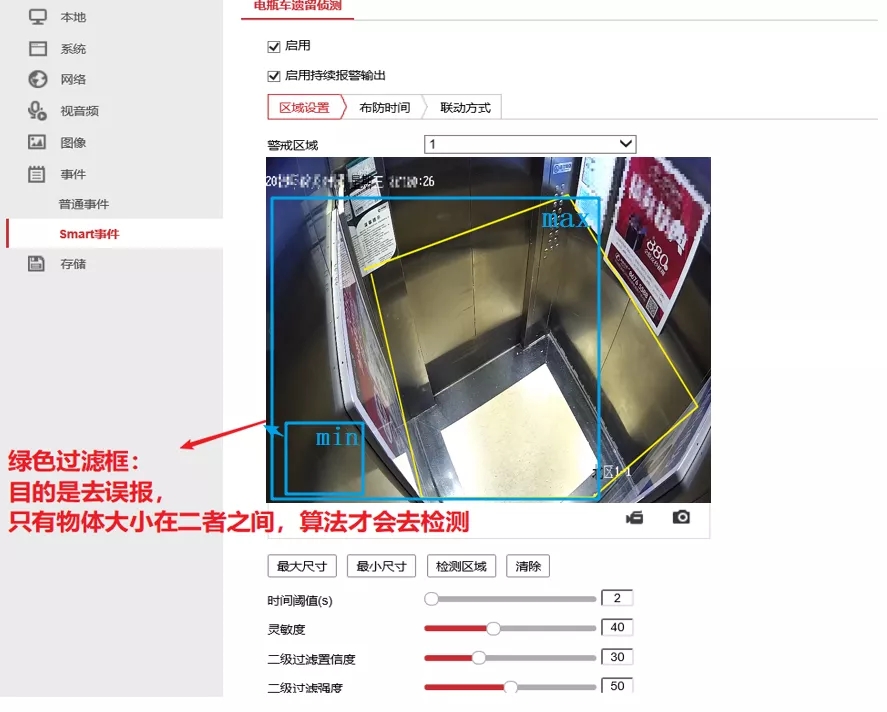

　　4)設置最大/最小過濾框

　　設置最大/最小過濾框，能有效減少小目標的誤報。

　　檢測區域繪制繪制完畢后，設置最大最小規則過濾框，只有目標物體在兩個框尺寸之間的像素才會去檢測并報警。

　　最小過濾框設置為畫面大小的5-15%左右，具體可以參考正常電瓶車檢出時，綠色框大小靈活設置過濾。

　　如圖6中min和max繪制大小所示。

　　圖片

　　圖6 最大最小過濾框配置

　　特別注意：

　　(1)若最小框設置太大，存在不報警可能性;

　　(2)若最小框比過濾框大，保存會報錯。

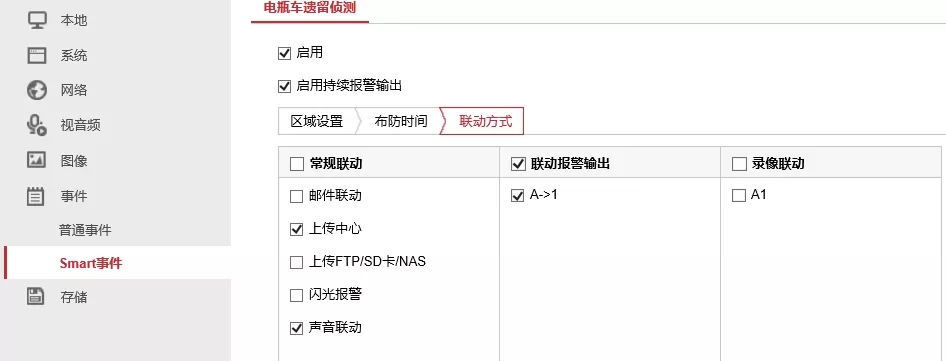

　　5)設置監控報警聯動方式

　　可根據現場需要，勾選聯動功能：聲音聯動或閃光報警。

　　(1) 若需后端平臺，中心等需要接收報警的，需要勾選“上傳中心”;

　　(2) 若監控插了SD卡錄像或存圖片，需要電瓶車事件錄像或抓圖的，需要勾選上傳FTP/SD卡等。

　　圖片

　　圖7 電瓶車偵測配置界面

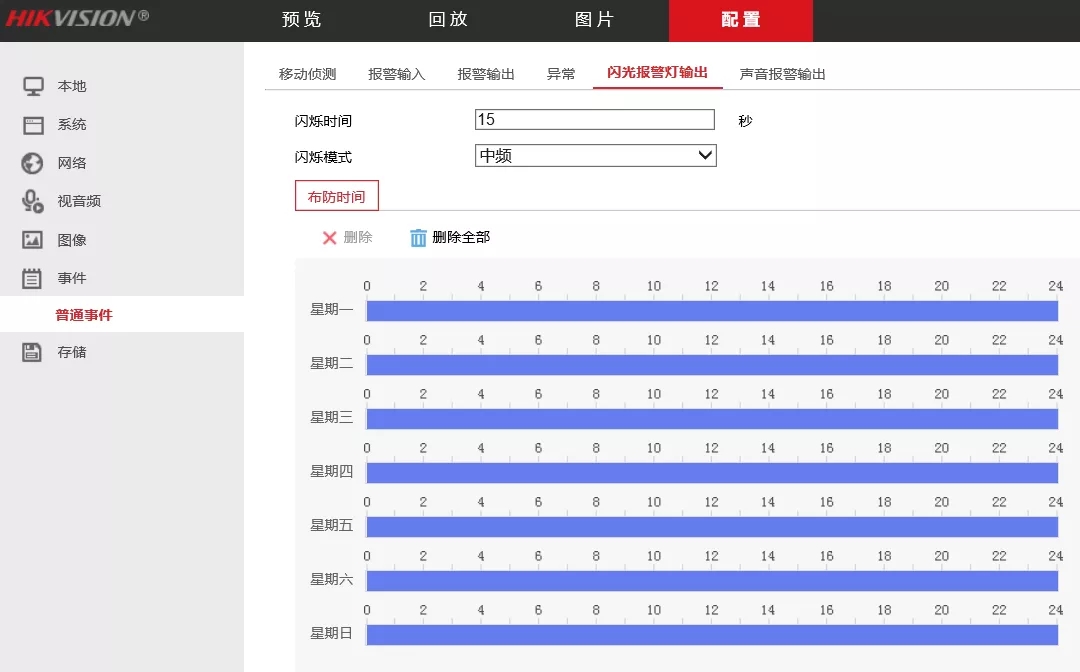

　　6)監控閃光燈配置

　　根據現場實際需要對閃光燈報警燈輸出進行配置：

　　進入事件-普通事件-閃光報警燈輸出頁面，設置閃光燈閃爍時間和閃爍頻率(閃爍頻率太快時，即為常亮)。

　　設置好布防時間(默認7 x 24h)。

　　圖片

　　圖8 報警燈輸出配置界面

　　7)聲音報警配置

　　根據現場實際需要對聲音報警輸出進行配置：進入事件-普通事件-聲音報警輸出頁面，選擇合適的警戒音，如電瓶車禁止入內等。

　　配置好報警次數和滿足需要的外放音量。最后設置好布防時間(默認7 x 24h)。

　　圖片

　　圖9 聲音報警配置界面

　　注意：

　　(1) 支持3段報警警戒音，2段女聲，1段男聲;可根據需求進行選擇切換;

　　(2) 同一次電瓶車檢測事件，語音在設置次數播放完畢后，就會停止播放。

　　8)Alarm報警輸出配置

　　此功能選用。

　　若現場需將IPC檢測到電瓶車的開關量信號聯動輸出到其他裝置，推薦開啟持續報警輸出，延時時間配置為5S。

　　區別如下：

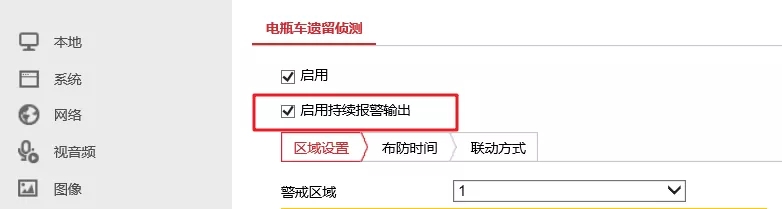

　　(1)在啟用持續監控報警的前提下，則智能檢測目標進行報警輸出。建議默認報警延時時間為默認的5S，最后設置好布防時間(默認7 x 24h)。

　　圖片

　　圖片

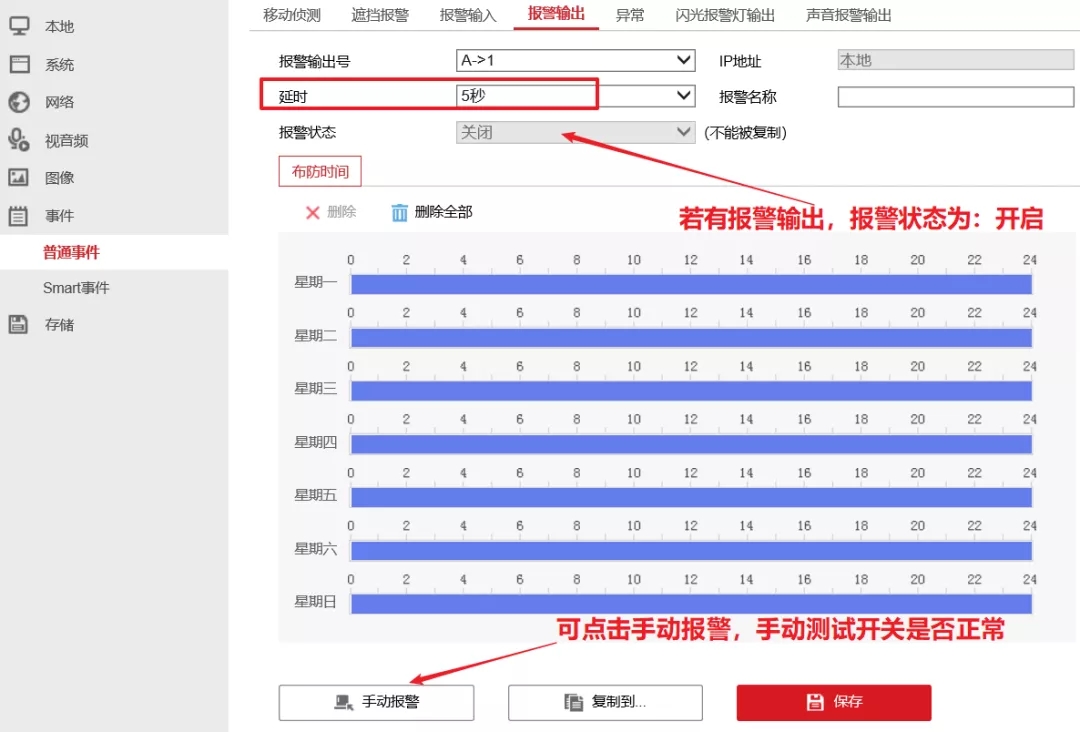

　　圖10 監控報警輸出配置界面

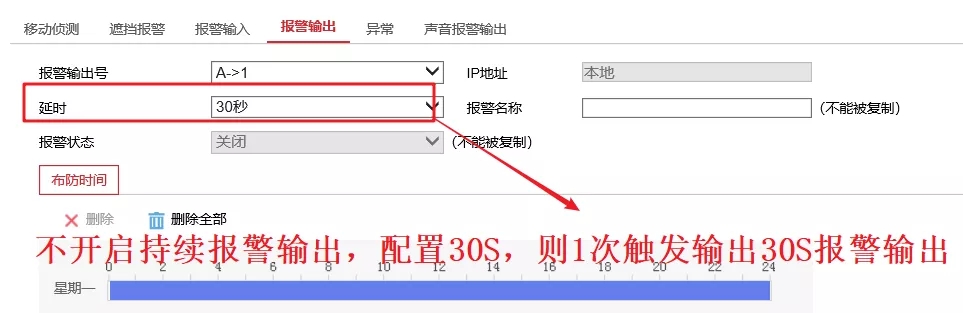

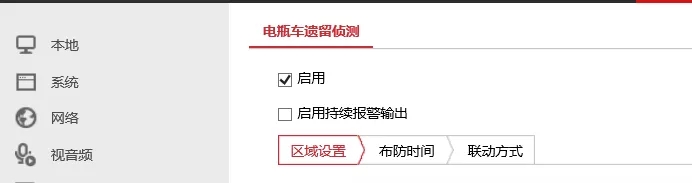

　　(2)在不啟用持續報警的前提下，則檢測到目標后，按照延時時間配置進行報警輸出。如配置30S,則觸發一次語音報警輸出，報警輸出30S后消失。

　　圖片

圖片

　　圖11 監控報警輸出配置界面

　　圖片

　　圖片

　　3、

　　常見問題解答

　　● 升級后畫面卡頓，IE界面異常，電瓶車不檢測等情況發生?

　　答：瀏覽器用IE11及以上，將控件卸載重新安裝，采用IE管理員模式打開。非V5.5.90版本升級電瓶車檢測程序，升級后要簡單恢復參數1次。

　　● 保存電瓶車配置參數，報錯“設備錯誤”。

　　答：檢查是不是最小過濾規則框繪制比最大過濾規則框大;若不是，請將監控簡單恢復1-2次，直到保存成功。

　　● 監控的報警輸出不連續問題

　　答：IE配置-本地-開啟規則框和POS信息疊加。從電瓶車上的綠色目標框判斷，是否是目標丟失導致報警不持續輸出;若目標框正常，則可取消或調小最小過濾框大小，可能是目標被過濾不報警;檢查時間閾值設置的是否為2S; 檢查持續報警時間，將其勾選;可適當提高靈敏度，降低二級過濾置信度和強度觀察。若反饋問題，請?zhí)峁┍O(jiān)控開啟規則框和POS信息后錄制的視頻。

　　● 監控的報警輸出不連續怎么處理?

　　答：IE配置-本地-開啟規則框和POS信息疊加。從電瓶車上的綠色目標框判斷，是否是目標丟失導致報警不持續輸出;若目標框正常，則可取消或調小最小過濾框大小，可能是目標被過濾不報警;檢查時間閾值設置的是否為2S; 檢查持續報警時間，將其勾選;可適當提高靈敏度，降低二級過濾置信度和強度觀察。若反饋問題，請?zhí)峁┍O(jiān)控開啟規則框和POS信息后錄制的視頻。

　　●發現監控多次測試電瓶車均不檢測

　　答：電瓶車版本基于V5.5.90開發，查看版本是否為電瓶車檢測版本。電瓶車偵測是否勾選?升級后簡單恢復過1次?檢查最大最小過濾框大小(綠色)，是不是設置不合理，比如最小綠色框設置太大;檢查電瓶車檢測區域框(黃色)是否正確繪制和保存。若將二級過濾強度設置為0，是否會檢測電瓶車。

　　●非電瓶車監控發生誤報警

　　答：若是物品誤報，可適當再降低靈敏度，增加二級過濾置信度及強度觀察。此外，現場還可通過調整最大最小框過濾、調整檢測區域等進行改善。若配置后，還解決不了，請采集誤報物品在電梯內的多段視頻(需監控錄制，手機錄制不行)及電瓶車檢出的視頻，全部打包反饋給?？导夹g(shù)，后版本更新后，升級即可。

　　● 前端監控語音播報停止了，監控報警輸出還在輸出嗎?二者是否同步

　　答：監控 “語音播報+閃光燈”是一套單獨的邏輯控制機制，界面菜單可單獨配置語音播報次數和閃光燈閃爍時間和頻率。報警輸出用的是另外一套邏輯，開啟持續報警輸出后，是以檢測到是否存在目標作為報警輸出通斷的開關，即當持續檢測到電瓶車目標，則持續輸出報警信號。若不開啟持續報警輸出，則以第1次語音響起時開始算起，報警輸出的持續時間為配置的延時時間。

　　● 電瓶車進入電梯，監控發現語音只在最開始的一段時間能觸發，之后無語音輸出了，是不是程序問題?

　　答：觸發電瓶車檢測1次，則語音輸出到配置的次數后就會結束播報。但實際的alarm報警輸出時間是不受影響的(目標持續檢測到，報警持續輸出)。只有當目標離開，變成下一次檢測后，監控的警戒聲音和閃光燈才會再次播報和閃爍。

　　● 若誤報產生，是否有辦法在局域網遠程解決報警輸出?中心是否可以彈窗?

　　答：前端勾選上傳中心后，4200版本可彈窗告警。另外，目前新版4200已支持局域網遠程中斷報警輸出，海康官網最新版本4200即可支持。目前電瓶車檢測比較穩定，參數設置合理，誤報可能性極低，若誤報較多，檢查是否為最新版本，新版本可聯系技術同事獲取下載。

　　●監控報警輸出接外設設備電流電壓有要求嗎?報警輸出是什么信號?

　　答：外設設備的交流供電電源電壓要求AC 24V，電流1A以內;若是直連供電電源，則要求DC 12V以內，電流不超過1A，否則監控報警輸出模塊有燒壞風險。

　　知識點：監控這端是無源的開關量信號，無電壓，也無電流輸出。默認為常開，不可更改(當檢測到電瓶車后，監控內部的報警線路會短路，1A到1B中間聯通，可視監控為一根導線)。若現場需要監控輸出常閉信號，則需外接額外繼電器進行轉換。

　　●報警輸出能接電梯去聯動不關門嗎?

　　答：需要咨詢電梯廠家，監控端是無源開關量，是否會影響電梯運行或影響電梯年檢需要相關人士評估。在未得到電梯廠家或相關部門評估允許情況下，禁止私自接入電梯進行測試和使用。

　　●電瓶車進入，發現監控端ALARM尾線無報警輸出?

　　答：點擊IE-普通事件-報警輸出頁面的手動報警，在1A，1B 的2端是否有通斷變化;若電壓表無變化，則可能為監控報警輸出模塊燒壞，需返售后維修。若電壓表有變化，則可能是外部接線問題或配置問題。配置方面可檢查一下是否有事件進行聯動報警輸出;報警輸出的布防時間是否已經配置好。
